Мотопомпы общего назначения
Помпы предназначены для подачи, перекачивания и перемешивания больших объемов воды. Характеризуются обширной областью применения: ирригация, сельское хозяйство, пожаротушение, осушение водоемов, бассейнов, колодцев и других затопленных объектов. В сравнении с непосредственно пожарными мотопомпами и насосами, мотопомпы общего назначения имеют более слабый напор, но главной характеристикой для них является производительность. В сочетании с малыми размерами и малым весом, а также исключительной надежностью и долговечностью (моторесурс двигателя до 5000 часов), требуют за собой минимальный уход. Удачно сочетают в себе низкую цену и высокие производственные характеристики.
- Мотопомпы делятся на несколько видов:
- помпы для работы с чистой и слегка загрязненной водой (без маркировки после обозначения);
- помпы для работы с сильно загрязненной водой (после обозначения маркировка Т);
- помпы для работы в условиях морской и соленой воды;
- высоконапорные мотопомпы (после обозначения маркировка Н).
- Бензиновые или дизельные мотопомпы.
- По условному диаметру прохода мотопомпы подразделяются на:
- дюймовая (25 мм);
- 2–дюймовая (50 мм);
- 3–дюймовая (80 мм);
- 4–дюймовая (100 мм).
Выбор модели помпы зависит от ее применения для конкретных условий. Исходными данными для выбора являются:
- Максимальная производительность помпы л/мин.
- Высота водяного столба между расположением помпы и точки забора.
- Потери во время передачи (гидростатическое сопротивление в трубопроводах, соединениях, кранах).

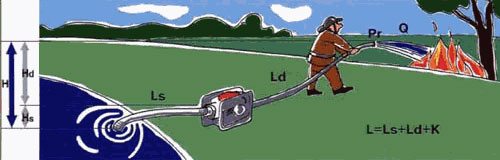

Общая методика для выбора мотопомпы приведена ниже:
Q — производительность помпы (л/мин).
H = Hs + Hd + Pr — Высота точки разбора от поверхности забора воды.
Hs — высота расположения помпы по отношению к уровню поверхности забора воды (максимум 8,5 метров для самовсасывающих устройств по закону Торричелли).
Hd – высота подъема (м).
Pr – давление жидкости на выходе из точки разбора (1 бар или 10 метров водяного столба).
L – общая длина трубопроводов от точки забора до точки разбора.
L = Ls + Ld + K, где Ls – длина трубопровода от точки забора до помпы, Ld – длина от помпы до точки разбора, K — эквивалент в метрах гидравлических потерь в трубопроводах, соединениях и кранах (приведены в таблице).
Пример расчета:
Для мотопомпы максимальной производительностью 600 л/мин (2 дюйма на входе x 2 дюйма на выходе или 50 x 50 мм2), установленной на расстоянии 2 м от водоема (Ls = 2 м) с длиной подающего шланга 40 м (Ld = 40 м).
Дополнительно присоединен кран К = 1 согласно таблице гидравлических сопротивлений.
Помпа установлена на высоте 1,5 м от поверхности забора (Hs = 1,5 м).
Высота точки разбора от мотопомпы предполагается 1,5 м (Hd = 1,5 м). Желаемое давление на выходе (в точке разбора должно составлять 1,2 атмосфер, что соответствует примерно 12 метрам водяного столба (Pr = 12 м).
- Расчет общей длины трубопроводов L = Ls + Ld + K = 2 м + 40 м + 1 м = 43 м.
- Расчет общей высоты подъема H = Hs + Hd + Pr = 1,5 м + 1,5 м + 12 м = 15 м.
- Для определения расхода воды в точке разбора необходимо найти эквивалентную высоту подъема по формуле Hэ = Н + 0,25L в нашем случае Нэ = 15 + 0,25 × 43 = 25,75 м.
- На графике зависимости высоты подъема от производительности помпы находим величину расхода воды в точке разбора от полученного значения (см. кривую для 2-х дюймовой помпы). Для принятых исходных данных полученное значение расхода воды составляет примерно 200 л/мин или 12 куб.м/час.

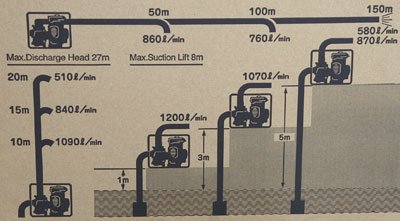

На представленной диаграмме приведены зависимости производительности мотопомпы от высоты подъема и высоты забора воды на примере грязевой бензиновой мотопомпы Koshin КТН-80Х (Япония) с двигателем Honda. Кроме того, рабочие характеристики мотопомпы могут зависеть и от качества внутреннего покрытия шланга.
